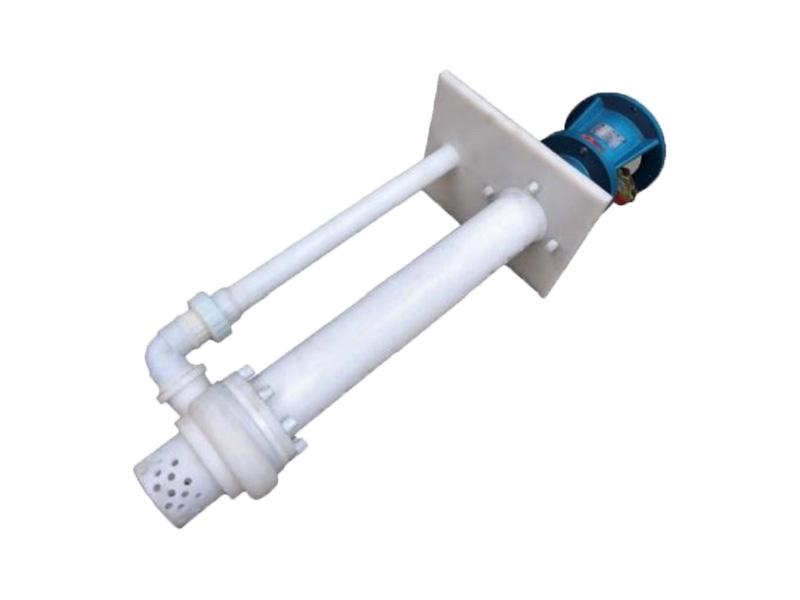

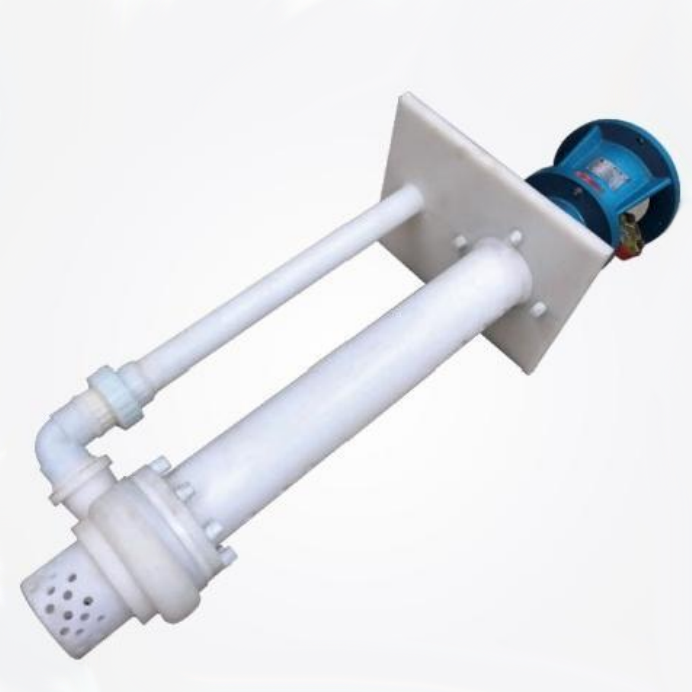

ปั๊มจุ่ม FY เป็นปั๊มหอยโข่งแนวตั้งสำหรับลำเลียงของเหลวที่มีอนุภาคกัดกร่อนหรืออุณหภูมิสูง โดยมีลักษณะการทำงานแบบจมอยู่ใต้น้ำและการออกแบบเพลายาว
MOQ:
1บรรจุุภัณฑ์:
Customziedสี:
Customziedอุณหภูมิที่ทำงาน:
-20 to 150℃
คุณสมบัติผลิตภัณฑ์
ปั๊มจุ่มสารเคมีซีรีส์ FY เป็นปั๊มหอยโข่งดูดเดียวแนวตั้งแบบขั้นตอนเดียว ปั๊มเหล่านี้ได้รับการออกแบบมาเพื่อขนส่งของเหลวที่กัดกร่อนซึ่งไม่มีอนุภาคของแข็งและไม่ตกผลึกง่าย ช่วงอุณหภูมิของตัวกลางที่ส่งคือ -20°C ถึง 150°C และภายใต้ข้อกำหนดพิเศษ สามารถขยายได้ถึง -50°C ถึง 150°C ส่วนทำงานของปั๊มจุ่มจะจมอยู่ในของเหลว เพื่อให้แน่ใจว่าไม่มีการรั่วไหลจากซีลเพลา นอกจากนี้ ยังมีขนาดกะทัดรัด การทำงานที่เชื่อถือได้ การบำรุงรักษาที่ง่าย และทนต่อการกัดกร่อนได้ดี ปั๊มเหล่านี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น วิศวกรรมเคมีและปิโตรเลียม
ภาพรวมผลิตภัณฑ์
ปั๊มจุ่ม FY เป็นโซลูชันน้ำเสียที่ทนทานและมีประสิทธิภาพสูง ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมและเทศบาล ด้วยวัสดุที่ทนทานต่อการกัดกร่อนและมอเตอร์ประหยัดพลังงาน ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่ต้องการ

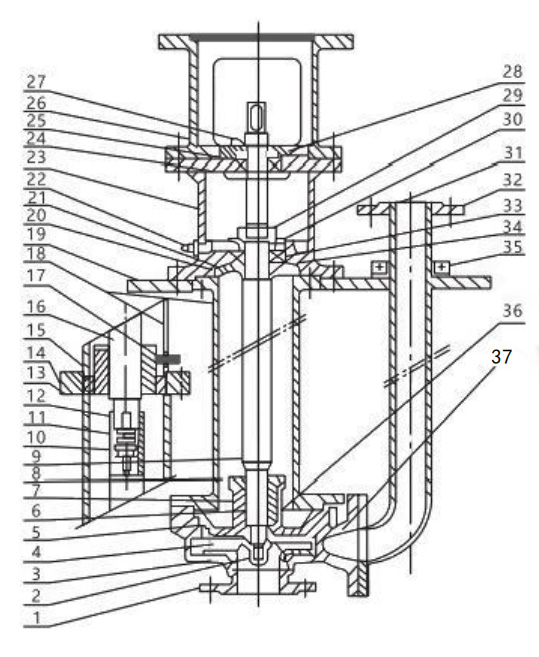

แผนผังโครงสร้าง
| 1 | ตัวปั้ม | 20 | ลิควิดสลิงเกอร์ |
| 2 | น็อตใบพัด | 21 | ฝาครอบตลับลูกปืนตัวล่าง |
| 3 | ใบพัด | 22 | ถ้วยจารบี |
| 4 | ปะเก็น | 23 | ตลับลูกปืน |
| 5 | ฝาครอบปั๊มน้ำ | 24 | ตัวยึดตลับลูกปืนด้านบน |
| 6 | ท่อคอลัมน์ | 25 | แบริ่ง |
| 7 | ตลับลูกปืนนำทาง | 26 | ฐานมอเตอร์ |
| 8 | ฝาปิดตลับลูกปืน | 27 | ถ้วยจารบี |
| 9 | เพลาปั๊ม | 28 | ฝาครอบตลับลูกปืนด้านบน |
| 10 | ปลอกไดรฟ์ | 29 | น็อตล็อค |
| 11 | ปลอกเชื่อมต่อ | 30 | ตัวยึดตลับลูกปืนล่าง |
| 12 | สำคัญ | 31 | ท่อระบายน้ำ |
| 13 | ปลอกหุ้มตลับลูกปืนไกด์ระดับกลาง | 32 | หน้าแปลนระบายน้ำ |
| 14 | ตัวเรือนตลับลูกปืนไกด์ระดับกลาง | 33 | แบริ่ง |
| 15 | ตลับลูกปืนนำทางระดับกลาง | 34 | ซีลน้ำมัน |
| 16 | เพลาปั๊ม | 35 | หน้าแปลนแยก |
| 17 | ท่อหล่อลื่น | 36 | สำคัญ |
| 18 | ท่อคอลัมน์ | 37 | ปะเก็น |
| 19 | ท่อรองรับ | 38 | ฝาครอบตลับลูกปืนตัวล่าง |
ปั๊มจุ่มชนิด FY ประกอบด้วยส่วนประกอบหลักๆ เช่น ตัวเครื่องปั๊ม ฝาครอบปั๊ม ใบพัด เพลา ข้อต่อแบบยืดหยุ่น หน้าแปลนท่อ ตลับลูกปืนนำทาง ท่อเชื่อมต่อกลาง ท่อระบาย โครงตลับลูกปืน แผ่นฐาน และโครงมอเตอร์ ทางเข้าดูดของปั๊มจะจัดตำแหน่งตามแนวแกน ในขณะที่ทางออกจะขนานกับแกน เมื่อมองจากทางเข้าดูดไปทางปลายมอเตอร์ ปั๊มจะหมุนตามเข็มนาฬิกา
มอเตอร์แนวตั้งของปั๊มประเภท FY ยึดกับฐานมอเตอร์อย่างแน่นหนาด้วยสลักเกลียว และส่งกำลังโดยตรงไปยังปั๊มผ่านข้อต่อแบบยืดหยุ่น ตัวปั๊ม ท่อเชื่อมต่อกลาง โครงปั๊ม ท่อระบายน้ำ และหน้าแปลนท่อยึดเข้าด้วยกันเพื่อสร้างเป็นหน่วยเดียว จากนั้นจึงยึดเข้ากับแผ่นฐาน ชุดปั๊มทั้งหมดติดตั้งบนภาชนะผ่านแผ่นฐาน ยกเว้นส่วนประกอบสำคัญ เช่น ฐานมอเตอร์ โครงปั๊ม และแผ่นฐาน ซึ่งทำจากเหล็กหล่อ ปั๊มประเภท FY ประกอบขึ้นด้วยชิ้นส่วนสำคัญอื่นๆ
แรงตามแนวแกนและแนวรัศมีที่กระทำกับปั๊ม (รวมถึงแรงดันน้ำที่เกิดขึ้นระหว่างการทำงาน ตลอดจนน้ำหนักของใบพัดและโรเตอร์) จะได้รับการรองรับโดยตลับลูกปืนที่หล่อลื่นด้วยจารบี ตลับลูกปืนนำทางจะได้รับการหล่อลื่นด้วยของเหลวที่ส่งผ่าน ดังนั้น ระดับของเหลวระหว่างการทำงานจะต้องอยู่เหนือเส้นกึ่งกลางของใบพัด
ปั๊มประเภท FY ใช้ซีลแบบนิ่มเป็นวิธีการซีลหลัก โดยมีจารบีจ่ายไปที่แหวนซีลเพื่อให้แน่ใจว่าซีลได้ประสิทธิภาพและยืดอายุการใช้งาน แนะนำให้เติมโมลิบดีนัมไดซัลไฟด์ในปริมาณที่เหมาะสมลงในจารบี นอกจากนี้ ปั๊มหอยโข่งแบบจุ่มทนการกัดกร่อนประเภท FY ยังแบ่งประเภทเป็นโครงสร้างสองประเภทตามความยาวในการจุ่ม (L) ในภาชนะ ได้แก่ โครงสร้างหนึ่งที่มีตลับลูกปืนนำทางกลางและอีกโครงสร้างหนึ่งไม่มี
