ปั๊มหอยโข่งแนวนอนแบบดูดเดี่ยวขั้นตอนเดียว

แอปพลิเคชันหลัก

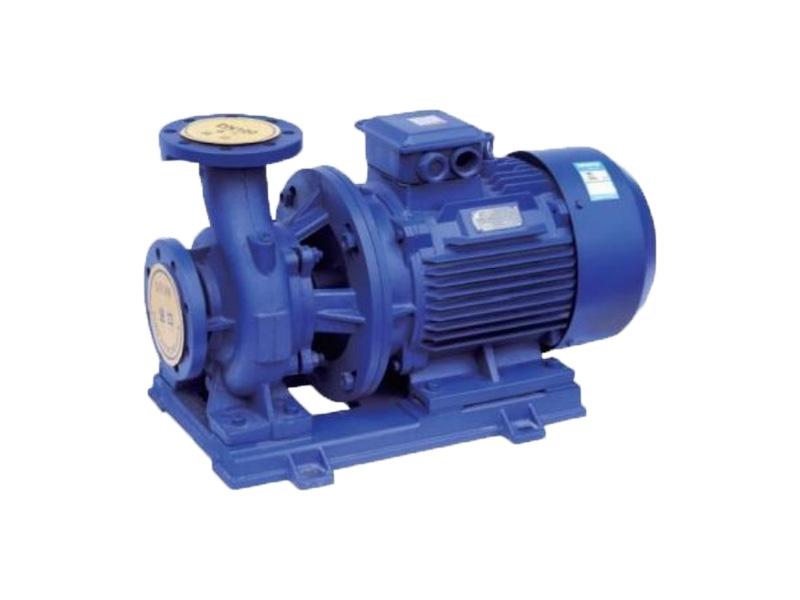

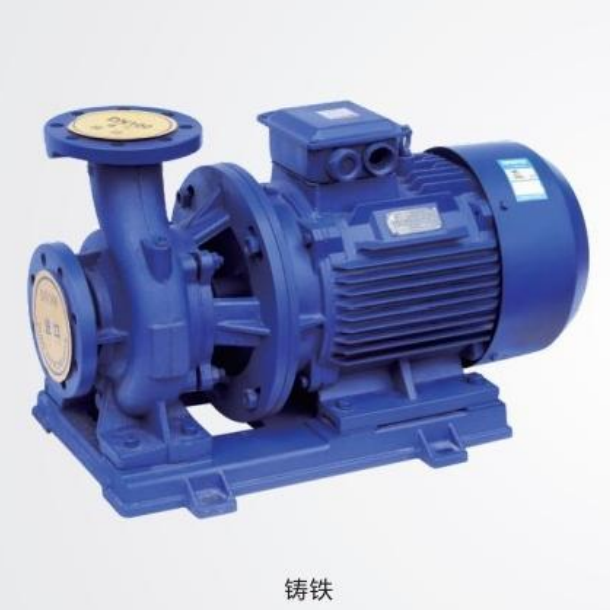

1.ปั๊มน้ำใสแนวนอน ISW : ออกแบบมาเพื่อลำเลียงน้ำสะอาดและของเหลวอื่นๆ ที่มีคุณสมบัติทางกายภาพ/เคมีคล้ายคลึงกัน เหมาะสำหรับระบบประปา/ระบายน้ำอุตสาหกรรม/เมือง ระบบเพิ่มแรงดันอาคารสูง ระบบชลประทานในสวน ระบบเพิ่มแรงดันดับเพลิง การขนส่งระยะไกล ระบบหมุนเวียนอากาศ HVAC ระบบหมุนเวียนน้ำร้อน/น้ำเย็นในห้องน้ำ และการใช้งานกับอุปกรณ์อื่นๆ อุณหภูมิใช้งาน: อุณหภูมิ ≤ 80°C .

2.ปั๊มน้ำร้อนแนวนอน ISWR/ISWRD : ใช้กันอย่างแพร่หลายสำหรับการหมุนเวียนน้ำร้อนและการเพิ่มแรงดันในหม้อไอน้ำ (อุตสาหกรรมพลังงาน โลหะวิทยา เคมี สิ่งทอ กระดาษ โรงแรม ห้องอาบน้ำ ฯลฯ) และระบบทำความร้อนในเมือง อุณหภูมิใช้งาน: อุณหภูมิ ≤ 120°C .

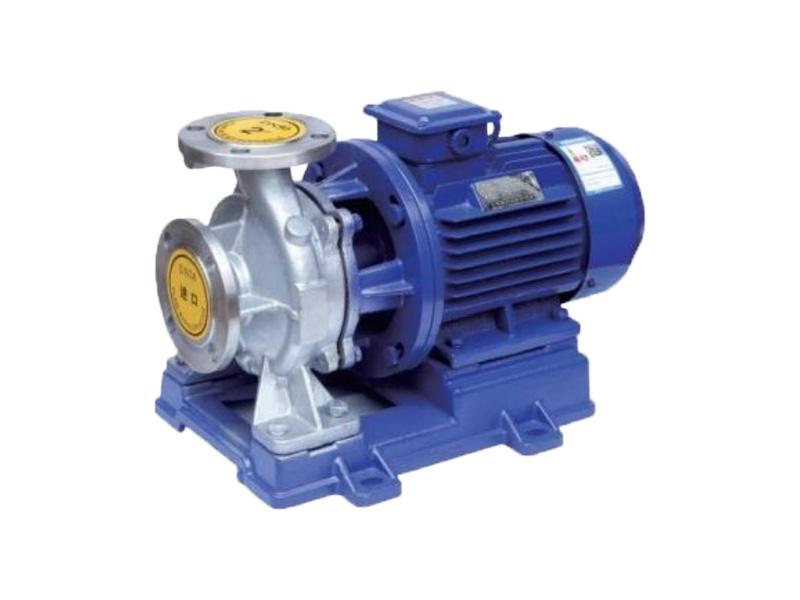

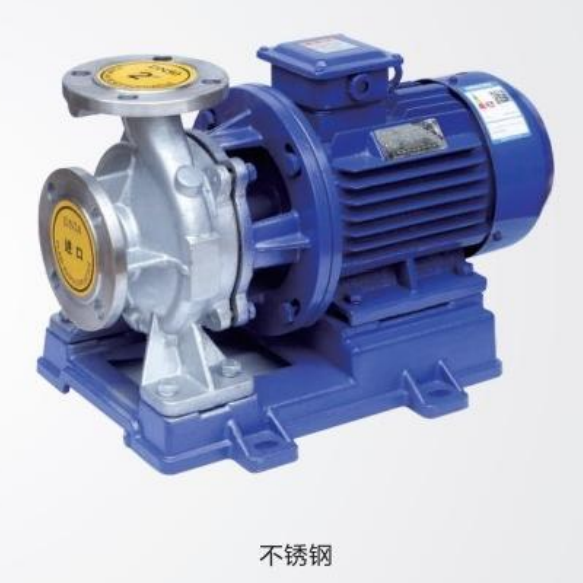

3.ปั๊มเคมีแนวนอน ISWH : ถ่ายโอนของเหลวที่มีความหนืดคล้ายน้ำ กัดกร่อน และไม่ใช่ของแข็ง เหมาะสำหรับอุตสาหกรรมปิโตรเลียม เคมี โลหะวิทยา พลังงาน กระดาษ อาหาร/ยา และเส้นใยสังเคราะห์ อุณหภูมิใช้งาน: -20°C ~ +120°C .

4. ปั๊มน้ำมันท่อแนวนอน ISWB : ขนส่งน้ำมันเบนซิน น้ำมันก๊าด น้ำมันดีเซล และของเหลวไวไฟ/ระเบิดอื่นๆ อุณหภูมิใช้งาน: +20°C ~ +120°C .

คุณสมบัติผลิตภัณฑ์

1. โครงสร้างแบบกะทัดรัด : การออกแบบแนวนอนผสานปั๊มและมอเตอร์ไว้ในชุดเดียว มอบรูปลักษณ์ที่เพรียวบางและขนาดเล็กกว่าปั๊มแนวนอนทั่วไปถึง 30% มอเตอร์ภายนอกอาคารที่ได้มาตรฐาน IP54 ช่วยให้สามารถทำงานได้โดยไม่ต้องมีตัวเรือนปั๊ม จึงเหมาะสำหรับการติดตั้งภายนอกอาคาร

2. การทำงานราบรื่นและเงียบ : ความกลมศูนย์กลางสูงช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เสถียร การเชื่อมต่อมอเตอร์และปั๊มโดยตรงช่วยลดส่วนประกอบกลาง ลดการสั่นสะเทือนและเสียงรบกวน ใบพัดที่สมดุลแบบไดนามิกช่วยยืดอายุการใช้งานของตลับลูกปืนและปรับปรุงสภาพแวดล้อมการทำงาน

3. ซีลเชิงกลระดับพรีเมียม : แหวนไดนามิก/สถิตที่ทำจากโลหะผสมแข็งช่วยเพิ่มความทนทานต่อการสึกหรอ ช่วยให้การทำงานไม่มีการรั่วไหลและมีอายุการใช้งานยาวนานขึ้น

4. การออกแบบไฮดรอลิกขั้นสูง : ประสิทธิภาพที่ได้รับการปรับให้เหมาะสมและประสิทธิภาพที่เหนือกว่าด้วยใบพัดรุ่นนวัตกรรม

5. รายละเอียดโครงสร้างที่เป็นเอกลักษณ์ : มีรูระบายน้ำที่ฐานปั๊มและก๊อกแรงดันที่หน้าแปลนทางเข้า/ทางออกเพื่อการบำรุงรักษาและการตรวจสอบที่ง่ายดาย

6. การกำหนดค่าที่เป็นมิตรกับท่อ : ทางเข้าแนวนอนและทางออกแนวตั้งขึ้นทำให้การจัดวางท่อและการติดตั้งง่ายขึ้น

แผนผังโครงสร้าง

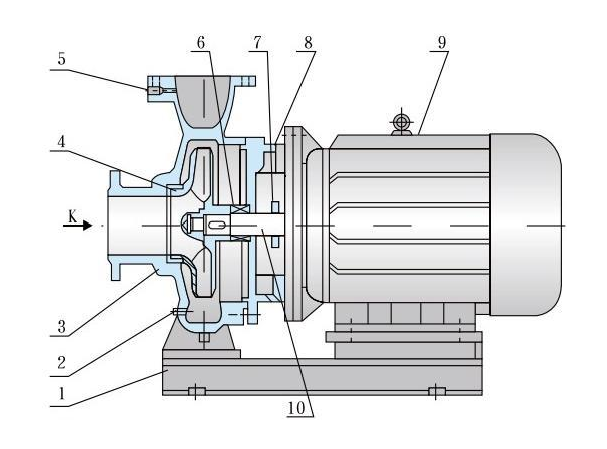

ดูแผนภาพ :

หน่วยนี้ประกอบด้วยสามส่วน: ปั๊ม มอเตอร์ และฐาน .โครงสร้างปั๊มประกอบด้วย ตัวปั๊ม, ใบพัด, ฝาครอบปั๊ม, ซีลเชิงกล และส่วนประกอบอื่นๆ เป็น ปั๊มหอยโข่งแนวนอนแบบดูดเดียว ระยะเดียว โดยตัวปั๊มและฝาครอบแยกอยู่บริเวณด้านหลังใบพัด (ออกแบบให้แบ่งครึ่งด้านหลัง)

ปั๊มส่วนใหญ่มีคุณลักษณะ แหวนซีลทั้งด้านหน้าและด้านหลังของใบพัด , พร้อมด้วย หลุมสมดุล บนฝาครอบด้านหลังเพื่อต้านแรงขับตามแนวแกนต่อโรเตอร์

ก. การออกแบบการไหล : ทางเข้าแนวแกนแนวนอน ทางออกแนวตั้งขึ้น

ข. การกำหนดค่าเพลา : ปั๊มและมอเตอร์เป็นแบบแกนร่วม ส่วนขยายเพลามอเตอร์ใช้ ตลับลูกปืนสัมผัสเชิงมุมคู่ เพื่อปรับสมดุลแรงแกนตกค้างบางส่วน

c.การติดตั้ง : เชื่อมต่อโดยตรงโดยไม่ต้องจัดตำแหน่ง ฐานที่ใช้ร่วมกันกับ ตัวแยกการสั่นสะเทือนชนิด IG เพื่อลดการสั่นสะเทือน
