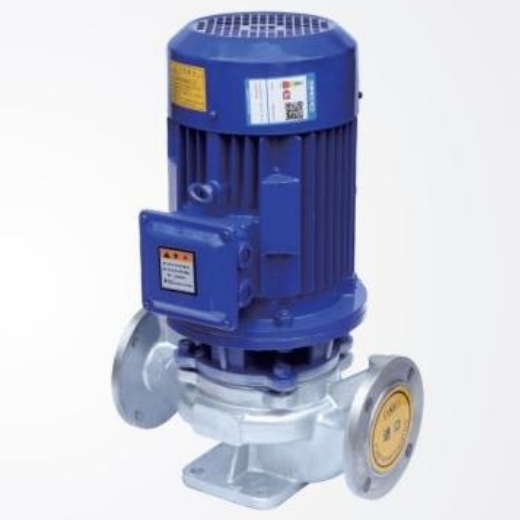

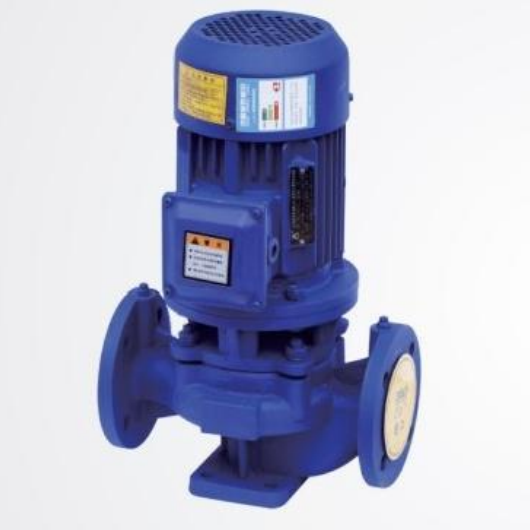

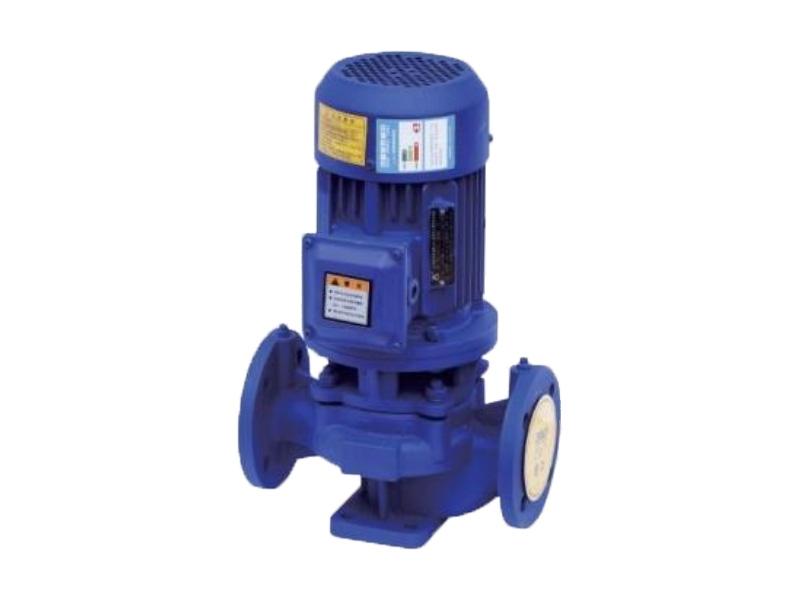

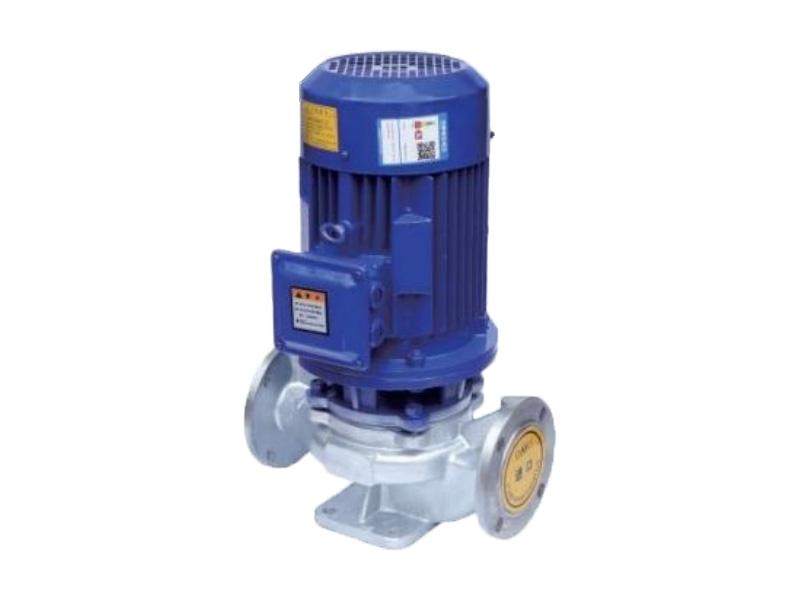

ปั๊มหอยโข่งแนวตั้งแบบดูดเดี่ยวขั้นตอนเดียว

คุณสมบัติผลิตภัณฑ์

1. ปั๊มมีโครงสร้างแนวตั้ง โดยมีพอร์ตทางเข้าและทางออกที่มีเส้นผ่านศูนย์กลางเท่ากัน จัดเรียงอยู่บนแนวแกนกลางเดียวกัน สามารถติดตั้งในท่อได้เหมือนวาล์ว จึงมีขนาดกะทัดรัด สวยงาม และใช้พื้นที่น้อย ลดต้นทุนการก่อสร้าง เมื่อติดตั้งฝาครอบป้องกัน ก็สามารถใช้งานกลางแจ้งได้

2. ใบพัดติดตั้งโดยตรงบนเพลาที่ยื่นออกมาของมอเตอร์ ทำให้มั่นใจได้ว่ามีขนาดแกนสั้นและโครงสร้างที่กะทัดรัด การจัดวางตลับลูกปืนที่เหมาะสมระหว่างปั๊มและมอเตอร์ช่วยปรับสมดุลแรงในแนวรัศมีและแนวแกนที่เกิดขึ้นระหว่างการทำงานได้อย่างมีประสิทธิภาพ ส่งผลให้ประสิทธิภาพการทำงานราบรื่น สั่นสะเทือนและเสียงรบกวนน้อยที่สุด

3. ซีลเพลาใช้ซีลเชิงกลหรือการรวมกันของซีลเชิงกล โดยใช้แหวนปิดผนึกโลหะผสมไททาเนียมที่นำเข้า ซีลเชิงกลที่ทนต่ออุณหภูมิปานกลาง และวัสดุโลหะผสมแข็งเพื่อเพิ่มความทนทานต่อการสึกหรอและยืดอายุการใช้งานของซีล

4. การติดตั้งและบำรุงรักษาสะดวก เพราะไม่จำเป็นต้องถอดประกอบระบบท่อ เพียงแค่ถอดน็อตฐานข้อต่อปั๊มออกก็สามารถถอดชุดโรเตอร์ทั้งหมดออกได้

5. ปั๊มสามารถทำงานแบบอนุกรมหรือขนานได้ เพื่อตอบสนองความต้องการการไหลและแรงดันที่แตกต่างกัน

6. รองรับการติดตั้งทั้งแนวตั้งและแนวนอนเพื่อรองรับความต้องการเค้าโครงท่อที่แตกต่างกัน

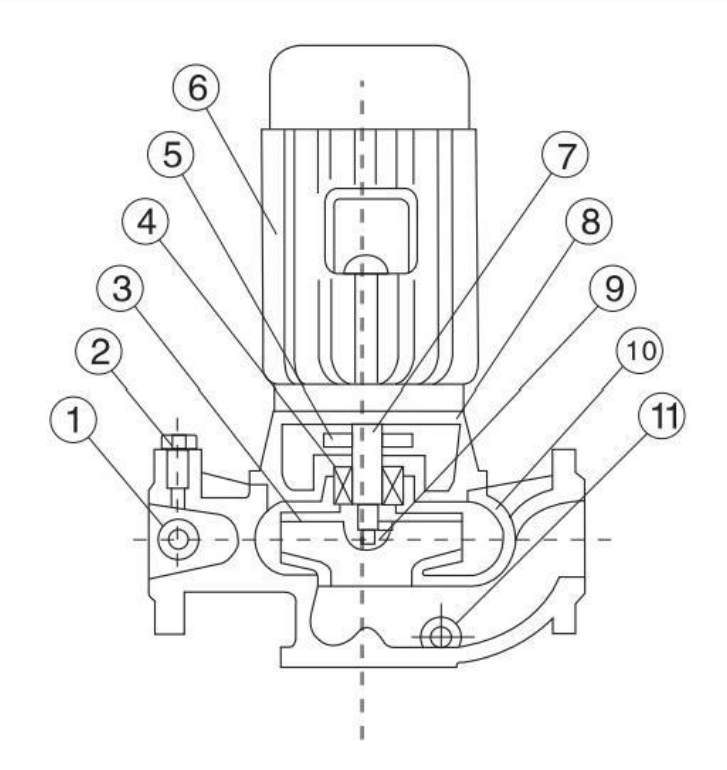

แผนผังโครงสร้าง

คำอธิบายโครงสร้างของประเภท ISG:

ก. ปั๊มและมอเตอร์ใช้ฝาปิดด้านท้ายเดียวกัน ช่วยลดขนาดแกนและทำให้โครงสร้างเรียบง่ายขึ้น

ข.ตัวเรือนปั๊มมีรูสำหรับต่อแรงดันและรูระบายน้ำ

ติดตั้งวาล์วระบายอากาศ cA บนตัวเรือนปั๊มเพื่อระบายอากาศที่ติดอยู่ก่อนการทำงาน

ง.ฐานของตัวเรือนปั๊มมีแผ่นยึดและรูสำหรับยึดน็อตเพื่อให้มั่นใจว่าการติดตั้งชุดทั้งหมดจะมั่นคง
